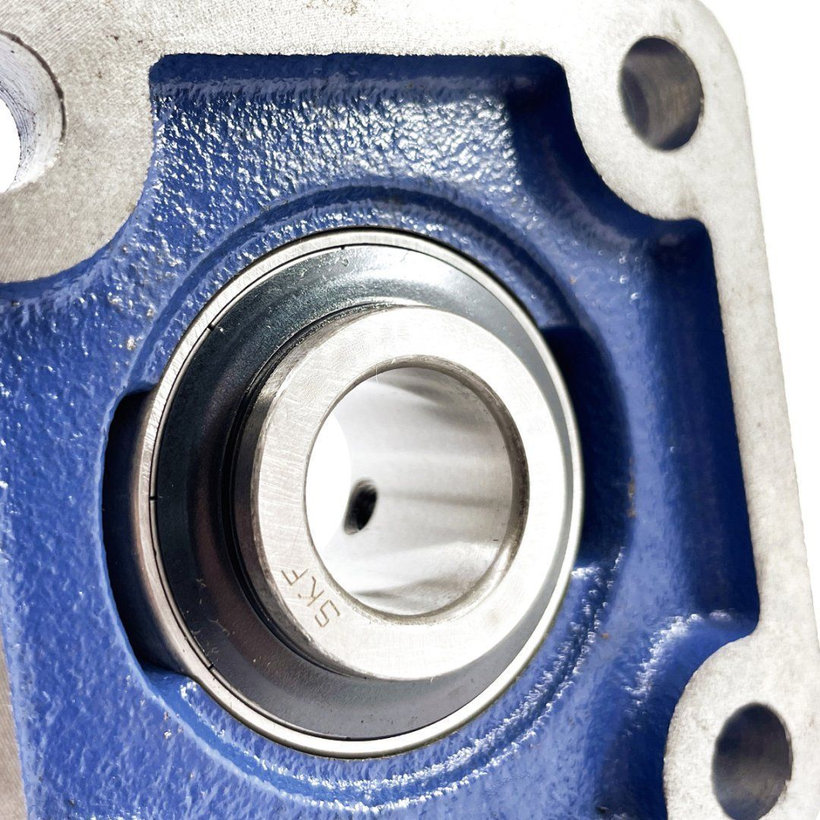

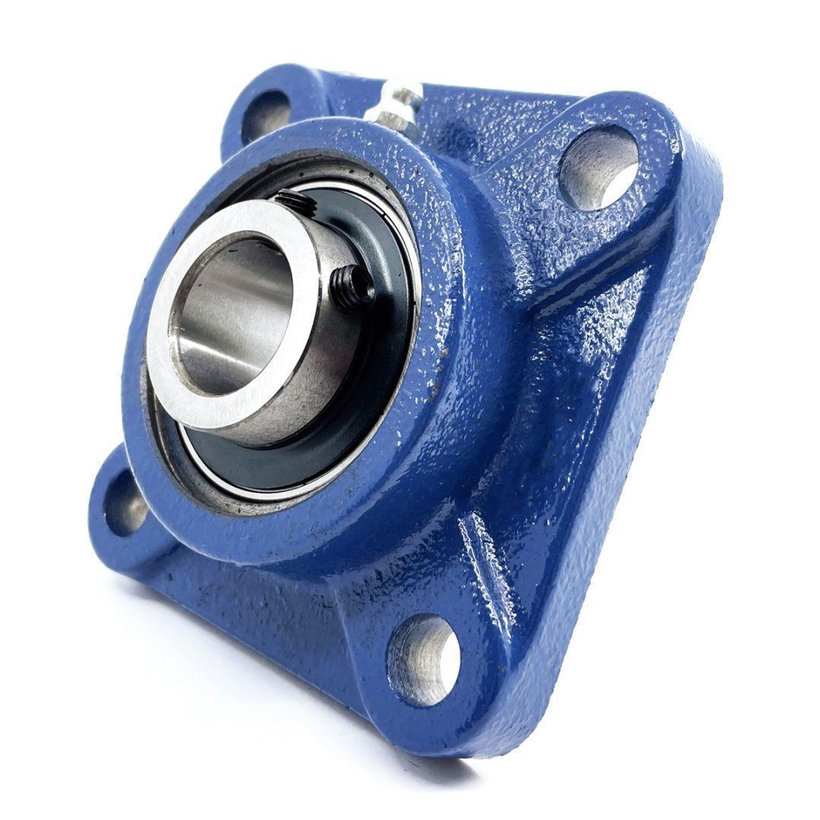

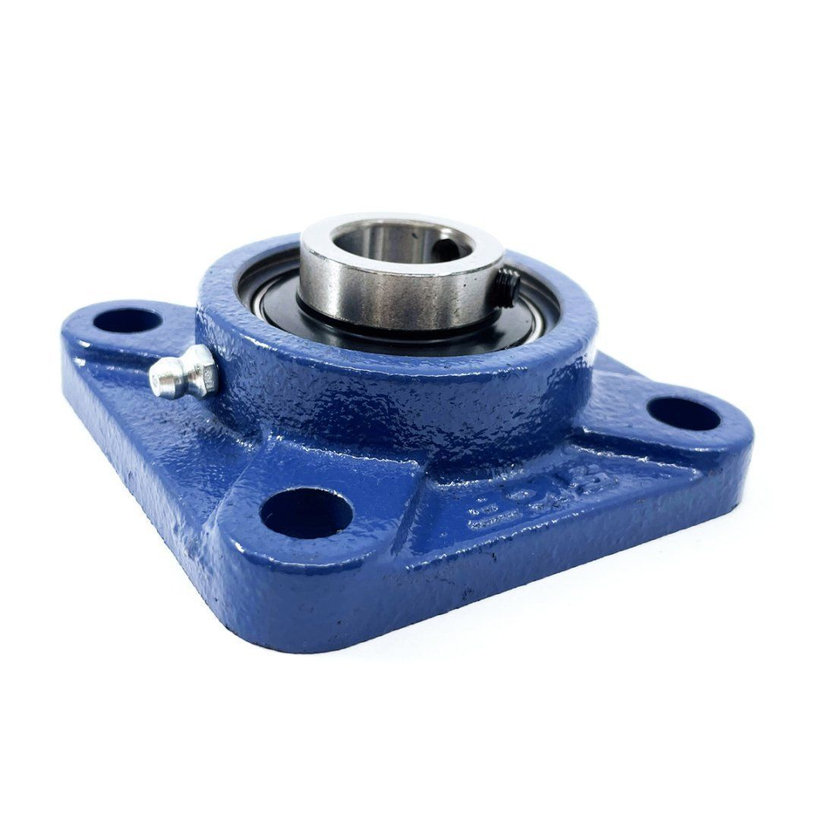

SKF Ložisková jednotka UCF 209

Ložisková jednotka UCF 209 ( FY 45 TF )

Rozměr: 45x137x105/16 mm

Ložisko patří mezi strojírenské součástky, které slouží k přenosu sil mezi pohyblivými a pevnými částmi mechanického stroje, přičemž je vyrobeno tak, aby minimalizovalo tření vznikající mezi pohyblivými a pevnými částmi stroje. Ložisko ve stroji některé síly zachycuje, jiným umožňuje volný pohyb. UCFL je litinové čtvercové těleso s ložiskem zajištěným na červíku.

Vlastnosti:

• Ložiska s přírubou UCF jsou jedny z nejžádanějších a používají se v dopravních zařízeních, stavebních zařízeních, strojích pracujících v potravinářském průmyslu, jakož i v lehkém průmyslu.

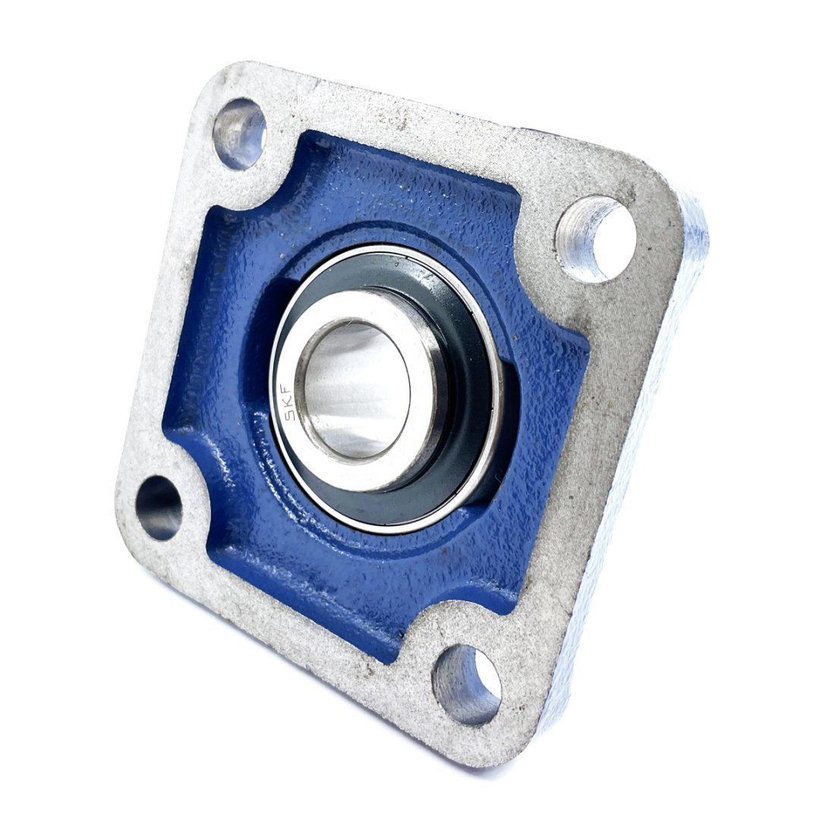

• Pouzdro je čtvercové se 4 otvory.
• Zvláštností vkládacích ložisek série UCF je způsob uchycení na hřídeli.
• Ložisko přírubové vložky UCF je upevněno dvěma červy, umístěnými v pravém úhlu, čímž je zajištěna vysoká spolehlivost upevnění.
• UCF je prvek určený k pevnému uchycení ložiska, např. k části stroje, umožňující nasunutí hřídele.
• Při instalaci ložiskové sestavy s hřídelí si ložisko samo najde optimální polohu pro provoz.

Parametry:

Vnitřní průměr (d): 45 mm

Délka vnější strany (L): 137 mm

Rozteč děr (J): 105 mm

Otvor pro upevnění (N): 16 mm

Hmotnost: 2,4 kg
