NEUTRAL Klínový řemen 17x1025
Klínový řemen s klasickým profilem. Zobrazit více
Fotografie jsou ilustrační
Nabídka pro větší množství

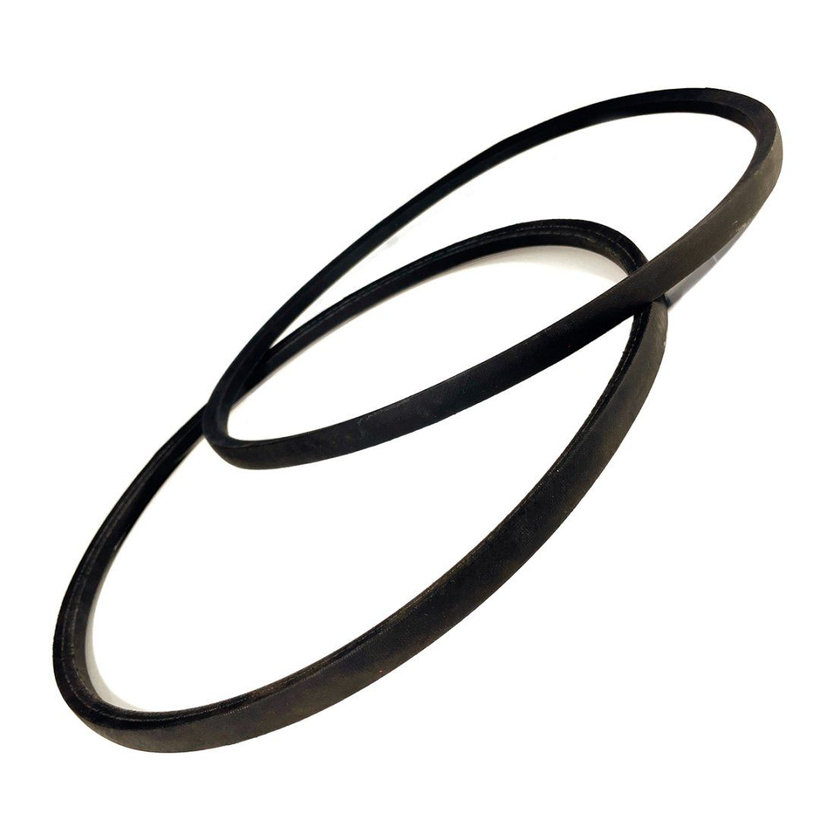

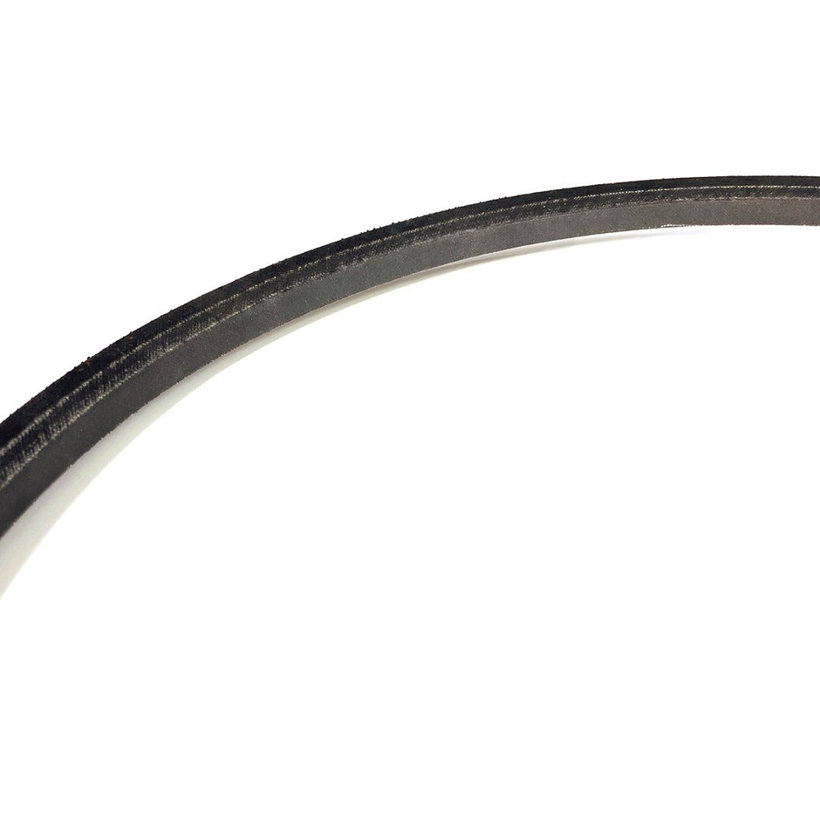

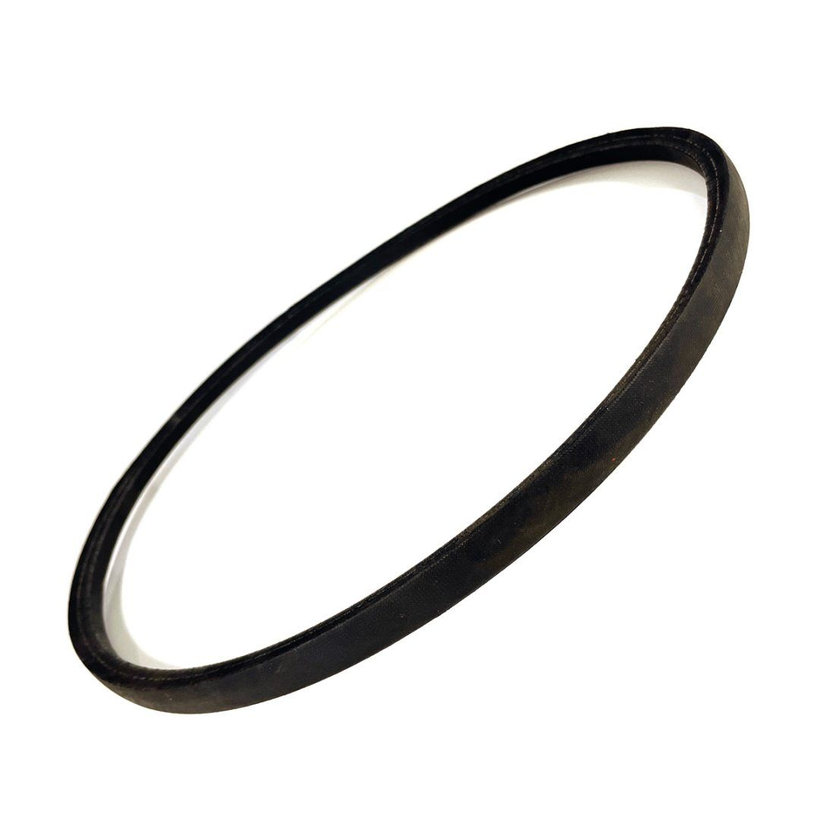

Klínový řemen 17x1025
Klínový řemen
Rozměr: 17x1025 Li / 1068 Lw
Klínové řemeny jsou určeny pro pohony obráběcích strojů, průmyslových zařízení a zemědělských strojů. Jsou konstrukčními prvky řemenového pohonu, jedné z důležitých pracovních jednotek strojů a všech druhů mechanických zařízení. Přímým účelem klínových řemenů je přenos točivého momentu.
Pás se skládá z nosné vrstvy na bázi chemických vláknitých materiálů (kord, kordová tkanina), pryže a ovíjecí tkaniny, vulkanizovaných do jednoho výrobku. Konstrukce klínových řemenů, jak už název napovídá, je klínovitá, díky čemuž takový řemen vytváří spolehlivější uchycení na kladce. Lichoběžníková část v tomto pásu umožňuje efektivnější provoz mechanismů a malá středová vzdálenost činí převodovku nejkompaktnější. Při montáži více klínových řemenů najednou na jednu kladku je velmi důležité, aby byly klínové řemeny stejné délky, takzvané „kalibrované“ řemeny. Klínové řemeny se používají v bruskách, pilách a kotoučových pilách, benzinových sekačkách na trávu, zemědělských strojích, zařízeních a dopravních linkách, průmyslových šicích strojích a mnoha dalších.
Důrazně se doporučuje vybrat pás v přísném souladu s dokumentací k zařízení, ve kterém se používá – pásy od různých výrobců, které se shodují v geometrických rozměrech, se mohou lišit v pevnostních charakteristikách.
Výhody klínových řemenů:
- maximální přenosový výkon
- menší úhel opásání na malé kladce
- menší vzdálenost mezi nápravami
- snižují hlučnost a tlumí nárazy
- plynule nastavitelná rychlost
- jednoduchost designu
- jednoduchost údržby
- schopnost vydržet nadměrné zatížení bez selhání převodovky
Výpočet délky klínového řemene:
Šířka 17 mm
- La = Li + 69 mm
- La = Lw + 29 mm
- Lw = Li + 40 mm
Zkratky:
- Lw - výpočetní délka klínového řemene
- La - vnější délka řemene
- Li - vnitřní délka řemene
Parametry:
- Šířka: 17 mm
- Vnitřní délka: 1025 mm
- Výpočtová délka: 1068 mm
Technické parametry
- Šířka (mm)17 mm
- Výpočetní délka (Lw mm)1068 mm
- Vnitřní délka (Li mm)1025 mm
- Variant17x1025Li/1068Lw
