MTM Ložisko 7200 B

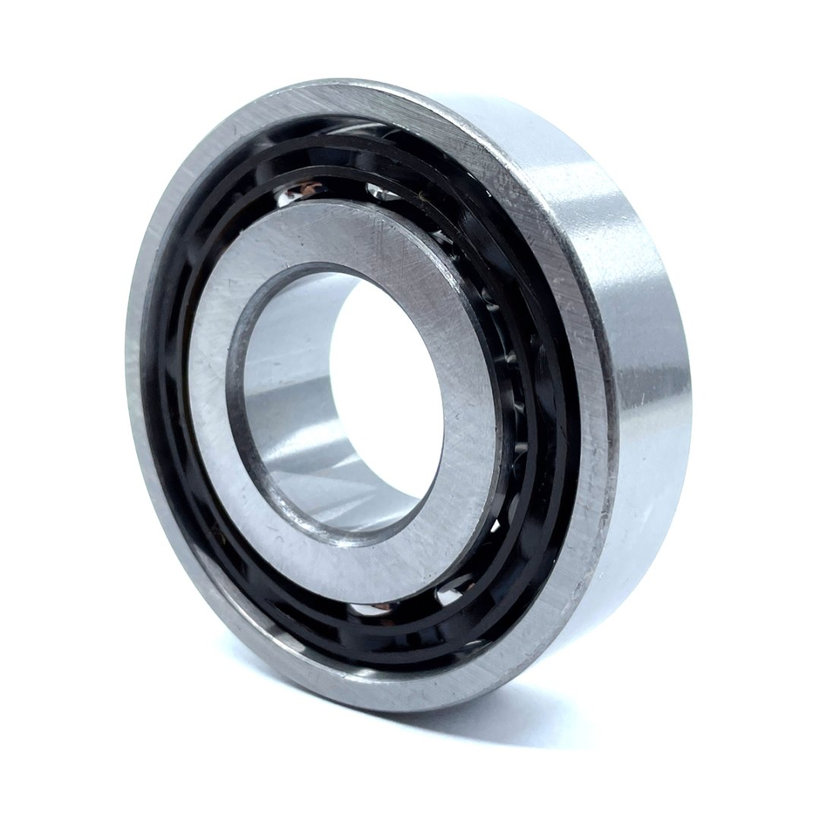

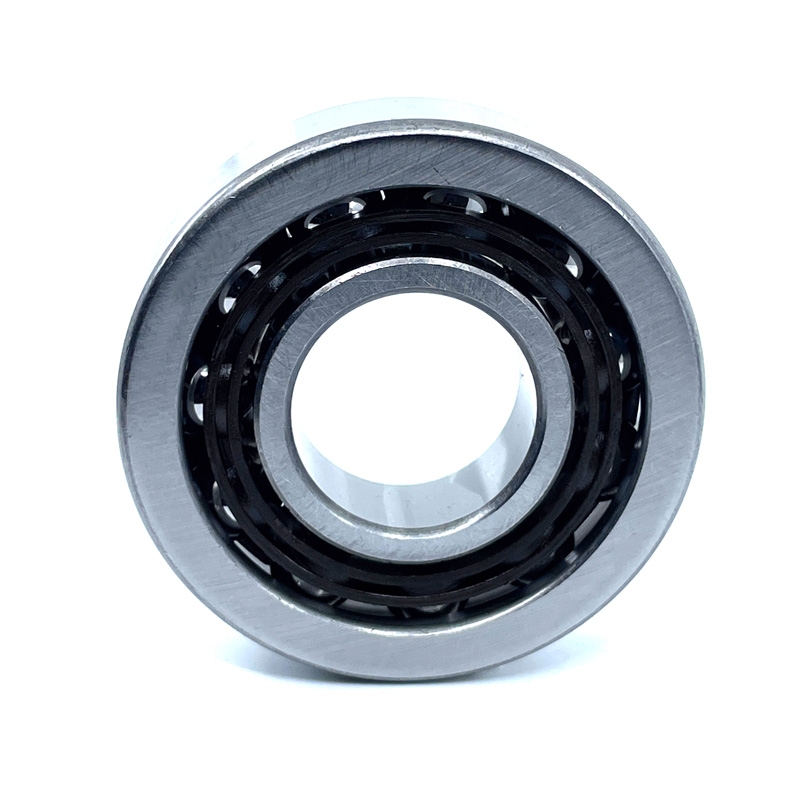

Ložisko 7200 B

Rozměr: 10x30x9 mm

Ložisko patří mezi strojírenské součástky, které slouží k přenosu sil mezi pohyblivými a pevnými částmi mechanického stroje, přičemž je vyrobeno tak, aby minimalizovalo tření vznikající mezi pohyblivými a pevnými částmi stroje. Ložisko ve stroji některé síly zachycuje, jiným umožňuje volný pohyb. Ložiska se dělí podle několika kritérií, a to podle převládajícího směru přenášených sil, podle konstrukce a podle mechanismu přenosu sil. Ložiska jsou velmi spolehlivá a jsou schopna vydržet intenzivní provoz bez deformace.

Vlastnosti:

• Jednořadá kuličková ložiska s kosoúhlým stykem jsou navržena tak, aby vyhovovala kombinovanému zatížení.
• Vnitřní a vnější kroužky takových ložisek mají oběžné dráhy, které jsou posunuty podél osy kuličkového ložiska.
• Čím větší je kontaktní úhel, tím větší axiální únosnost vyvíjejí kuličková ložiska s kosoúhlým stykem.
• Kontaktní úhel je definován úhlem, který tvoří čára spojující body, kde se kulička dotýká oběžné dráhy a je kolmá na osu kuličkového ložiska.
• Univerzální konstrukce ložisek, která jsou instalována v párech, znamená zvýšenou třídu přesnosti.
• Nejmenší nesouosost výrazně snižuje provozní dobu ložiska a je doprovázena výrazným zvýšením hladiny hluku.
• Tato ložiska se montují s předpětím, což zvyšuje jejich tuhost a výkon při otáčkách.
• Ložiska tohoto typu nejsou po bocích kryta.

Vysvětlivky:

• B - hodnota kontaktního úhlu 40°
• M - mechanicky opracovaná klec, vyrobená z mosazi
• AC - hodnota kontaktního úhlu 25°

Parametry:

• Vnitřní průměr d: 10 mm
• Vnější průměr D: 30 mm
• Šířka H: 9 mm
• Hmotnost: 0,03 kg
